G105-1單螺桿泵結構圖
時間：2013-5-8 來源：揚子江泵業 瀏覽數：1355

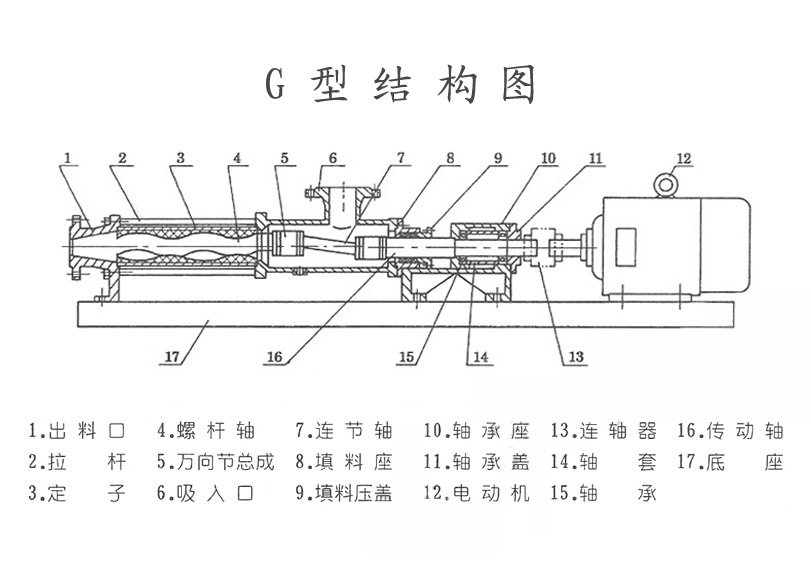

單螺桿泵結構圖

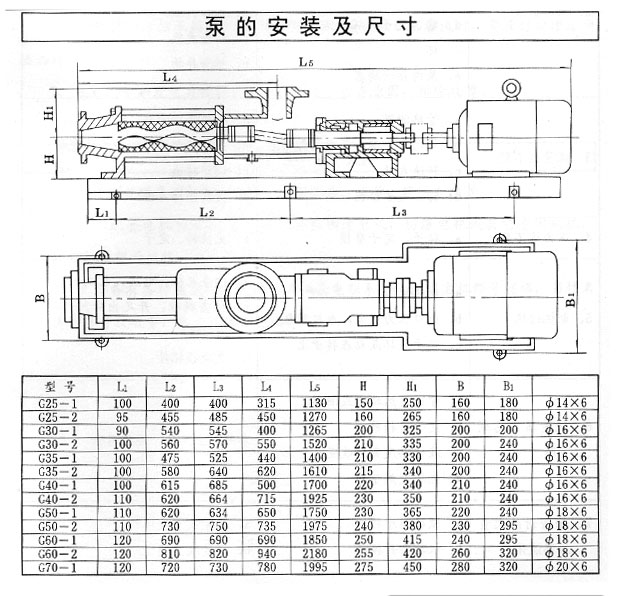

單螺桿泵安裝尺寸圖：
單螺桿泵是按迥轉嚙合容積式原理工作的新型泵種。主要工作部件是偏心螺桿（轉子）和固定的襯套（定子）。由于該二部件的特殊幾何開頭分別形成單獨的密封容腔。介質由軸向均勻推行流動。內部流速代低，容積保持不變。壓力穩定，因而不會產品渦流和攪動。每級泵的輸出壓力為0.6Mpa，揚程60m（清水），自吸高度一般在3m以上。因定子選用多種彈性材料制成，所以這種泵對高粘度流體的輸送和含有硬質懸浮顆粒介質或含有纖維介質的輸送，有一般泵種所不能勝任的特性。其流量與轉速成正比. 傳動可采用聯軸器直接傳動，或采用高速電機，三角帶，變速箱等裝置變速。這種泵零件少，結構緊湊，體積小，維修簡單，轉子和定子是本泵的易損件，結構簡單，便于裝拆.

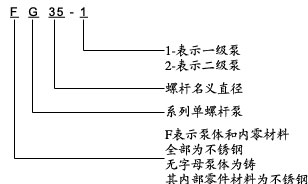

型號意義：
詳細參數：
感謝您訪問我們揚子江泵業的網站www.pinganfs.com，如有任何水泵疑問我們一定會盡心盡力為您提供優質的服務.
|
型 號
|
轉速
r/min |
流量
m3/h |
壓力
Mpa |
電機
kw |
揚程
m |
進口
mm |
出口
mm |
|
G20-1
|
960
|
0.8
|
0.6
|
0.75
|
60
|
Dy25
|
Dy25
|
|
G25-1
|
960
|
2
|
0.6
|
1.5
|
60
|
Dy32
|
Dy25
|
|
G25-2
|
960
|
2
|
1.2
|
2.2
|
120
|
Dy32
|
Dy25
|
|
G30-1
|
960
|
5
|
0.6
|
2.2
|
60
|
Dy50
|
Dy40
|
|
G30-2
|
960
|
5
|
1.2
|
3
|
120
|
Dy50
|
Dy40
|
|
G35-1
|
960
|
8
|
0.6
|
3
|
60
|
Dy65
|
Dy50
|
|
G35-2
|
960
|
8
|
1.2
|
4
|
120
|
Dy65
|
Dy50
|
|
G40-1
|
960
|
12
|
0.6
|
4
|
60
|
Dy80
|
Dy65
|
|
G40-2
|
960
|
12
|
1.2
|
5.5
|
120
|
Dy80
|
Dy65
|
|
G50-1
|
960
|
20
|
0.6
|
5.5
|
60
|
Dy100
|
Dy80
|
|
G50-2
|
960
|
20
|
1.2
|
7.5
|
120
|
Dy100
|
Dy80
|
|
G60-1
|
960
|
30
|
0.6
|
11
|
60
|
Dy125
|
Dy100
|
|
G60-2
|
960
|
30
|
1.2
|
15
|
120
|
Dy125
|
Dy100
|
|
G70-1
|
720
|
45
|
0.6
|
11
|
60
|
Dy150
|
Dy125
|
|
G70-2
|
720
|
45
|
1.2
|
18.5
|
120
|
Dy150
|
Dy125
|
|
G85-1
|
720
|
65
|
0.6
|
15
|
60
|
Dy150
|
Dy150
|
|
G105-1
|
500
|
100
|
0.6
|
22
|
60
|
Dy200
|
Dy200
|
|
G135-1
|
400
|
150
|
0.6
|
37
|
60
|
Dy200
|
Dy250
|
