ZX自吸泵產品結構圖
時間：2013-3-19 來源：揚子江泵業 瀏覽數：1412
一 產品概述
本單位生產的ZX系列自吸泵是根據國內外有關技術資料經吸收、消化、改進后研制而成的節能泵類產品。該泵屬自吸式離心泵，它具有結構緊湊、操作方便、運行平穩、維護容易、效率高、壽命長，并有較強的自吸能力等優點。管路中不需安裝底閥，工作前只需保證泵體內儲有定量引液即可。因此簡化了管路系統，又改善了勞動條件，而且取代了各類潛水及液下泵等。
二 應用范圍
1、適用于城市環保、建筑、消防、化工、制藥、印染、釀造、電力、電鍍、造紙、設備冷卻等。
2、裝上搖臂式噴頭，又可將水沖到空中后，散成細小雨滴進行噴霧，是農場、苗圃、果園、茶園的良好機具。
3、適用于清水、海水及帶有酸、堿度的化工介質液體和帶有一般糊狀的漿料（介質粘度、含固量可達30%以下）。不同液體可采用不同材質。分別于HT200、ICR18NIGTI、OCR18NIG、OCR17Ni
4、可和任何型號、規格的壓濾機配套使用，將漿料送給壓濾機進行壓濾的理想配套泵種。
三 產品性能參數表
| 型號 | 流量 | 揚程 （M） |
吸程 （M） |
自吸時間 (min) |
轉速 （R/MIN） |
配用功率 （kw） |
汽蝕余量 （NPSH）n |
口徑 | 重量 | ||
| (M3/h) | L/S | 進口 | 出口 | ||||||||
| 32ZX3.2-20 | 3.2 | 0.9 | 20 | 5 | 2 | 2900 | 1.1 | 3 | 32 | 32 | 70 |
| 32ZX3.2-32 | 3.2 | 1.9 | 32 | 5 | 2 | 2900 | 1.5 | 3 | 32 | 32 | 85 |
| 32ZX3.2-50 | 3.2 | 0.9 | 50 | 5 | 2 | 2900 | 3 | 3 | 32 | 32 | 100 |
| 40ZX6.3-20 | 6.3 | 1.8 | 20 | 5 | 2 | 2900 | 1.5 | 3 | 40 | 40 | 85 |
| 40ZX6.3-32 | 6.3 | 1.8 | 32 | 5 | 2 | 2900 | 2 | 3 | 40 | 40 | 90 |
| 40ZX10-40 | 10 | 2.8 | 40 | 5 | 2 | 2900 | 4 | 3.5 | 40 | 40 | 140 |
| 40ZX6.3-50 | 6.3 | 1.8 | 50 | 5 | 2 | 2900 | 4 | 3.5 | 40 | 40 | 140 |
| 50ZX12.5-15 | 12.5 | 3.5 | 15 | 5 | 2 | 2900 | 1.5 | 3.5 | 50 | 50 | 85 |
| 50ZX15-20 | 15 | 3.5 | 20 | 5 | 2 | 2900 | 2.2 | 3.5 | 50 | 50 | 90 |
| 50ZX12.5-32 | 12.5 | 3.5 | 32 | 5 | 2 | 2900 | 3 | 3.5 | 50 | 50 | 130 |
| 50ZX12.5-35 | 12.5 | 3.5 | 35 | 5 | 2 | 2900 | 4 | 3.5 | 50 | 50 | 140 |
| 50ZX10-40 | 10 | 2.8 | 40 | 5 | 2 | 2900 | 4 | 3.5 | 50 | 50 | 140 |
| 50ZX12.5-50 | 12.5 | 3.5 | 50 | 5 | 1.5 | 2900 | 5.5 | 3.5 | 50 | 50 | 180 |
| 50zx12.5-60 | 12.5 | 3.5 | 60 | 5 | 1.5 | 2900 | 7.5 | 3.5 | 50 | 50 | 195 |
| 50zx15-70 | 15 | 4.2 | 70 | 5 | 1.5 | 2900 | 11 | 3.5 | 50 | 50 | 300 |
| 65zx30-15 | 30 | 8.3 | 15 | 4 | 2.5 | 2900 | 3 | 3.5 | 65 | 65 | 135 |
| 65zx25-32 | 25 | 6.9 | 32 | 4.5 | 1.5 | 2900 | 5.5 | 3.5 | 65 | 65 | 175 |
| 65zx25-50 | 25 | 6.9 | 50 | 5 | 1.5 | 2900 | 7.5 | 3.5 | 65 | 65 | 185 |
| 65xz25-70 | 25 | 6.9 | 70 | 5 | 1.5 | 2900 | 15 | 3.5 | 65 | 65 | 310 |
| 80ZX35-13 | 35 | 9.7 | 13 | 3.5 | 3.4 | 2900 | 3 | 4.5 | 80 | 80 | 135 |
| 80ZX43-17 | 43 | 12 | 17 | 3.5 | 3 | 2900 | 4 | 4.5 | 80 | 80 | 150 |
| 80ZX40-22 | 40 | 11.1 | 22 | 4 | 2.5 | 2900 | 5.5 | 4.5 | 80 | 80 | 170 |
| 80ZX50-25 | 50 | 13.9 | 25 | 4 | 2.5 | 2900 | 7.5 | 4.5 | 80 | 80 | 175 |
| 80ZX50-32 | 50 | 13.9 | 32 | 4.5 | 2 | 2900 | 7.5 | 4 | 80 | 80 | 180 |
| 80ZX50-40 | 50 | 13.9 | 40 | 4.5 | 2 | 2900 | 11 | 4 | 80 | 80 | 270 |
| 80ZX60-55 | 60 | 16.7 | 55 | 4.5 | 2 | 2900 | 18.5 | 4 | 80 | 80 | 300 |
| 80ZX60-70 | 60 | 16.7 | 70 | 4.5 | 2 | 2900 | 22 | 4 | 80 | 80 | 380 |
| 100ZX80-20 | 80 | 22.3 | 20 | 4 | 2.5 | 2900 | 7.5 | 4.5 | 100 | 100 | 200 |
| 100ZX100-25 | 100 | 27.8 | 25 | 4.5 | 2.5 | 2900 | 11 | 4.5 | 100 | 100 | 260 |
| 100ZX100-32 | 100 | 27.8 | 32 | 4.5 | 2 | 2900 | 15 | 4.5 | 100 | 100 | 280 |
| 100ZX100-40 | 100 | 27.8 | 40 | 4.5 | 2 | 2900 | 18.5 | 4 | 100 | 100 | 300 |
| 100ZX100-50 | 100 | 27.8 | 50 | 5 | 2 | 2900 | 22 | 4 | 100 | 100 | 340 |
| 100ZX100-63 | 100 | 27.8 | 63 | 5 | 2 | 2900 | 30 | 4 | 100 | 100 | 440 |
| 100ZX80-70 | 80 | 22.3 | 70 | 5 | 2 | 2900 | 30 | 4 | 100 | 100 | 440 |
| 150ZX180-15 | 180 | 50.2 | 15 | 4.5 | 2.5 | 1450 | 15 | 3 | 150 | 150 | 430 |
| 150ZX180-28 | 180 | 50.2 | 28 | 4.5 | 2.5 | 1450 | 30 | 3.5 | 150 | 150 | 550 |
| 150ZX160-45 | 160 | 44.4 | 45 | 4.5 | 2 | 2900 | 37 | 4.5 | 150 | 150 | 600 |
| 150ZX160-55 | 160 | 44.4 | 55 | 4.5 | 2 | 2900 | 45 | 4.5 | 150 | 150 | 700 |
| 150ZX160-80 | 160 | 44.5 | 80 | 4.5 | 2 | 2900 | 55 | 4.5 | 150 | 150 | 800 |
| 200ZX400-32 | 400 | 111.1 | 32 | 4.5 | 2 | 1450 | 75 | 4 | 200 | 200 | 1200 |
| 200ZX280-63 | 280 | 77.8 | 63 | 4.5 | 2 | 1450 | 90 | 4 | 200 | 200 | 1350 |
| 250ZX400-50 | 400 | 111.1 | 50 | 4.5 | 2 | 1450 | 90 | 4 | 250 | 250 | 1830 |
| 300ZX600-32 | 600 | 166.7 | 32 | 4.5 | 2 | 1450 | 90 | 4 | 300 | 300 | 1610 |

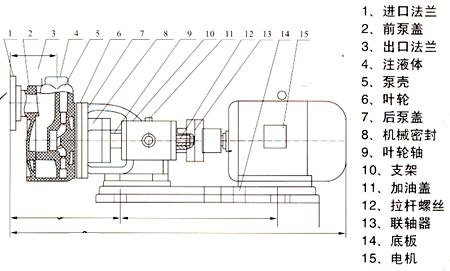

四 產品結構圖
