QJ型多級潛水泵┃深井泵安裝尺寸圖

時間：2013-2-27 來源：揚子江泵業 瀏覽數：4430

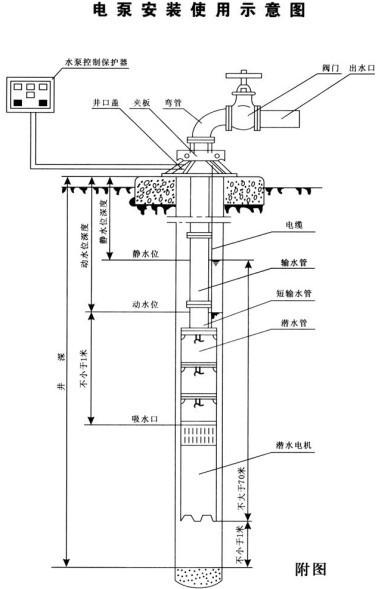

QJ型多級潛水泵┃深井泵安裝示意圖：

■ QJ型多級潛水泵┃深井泵使用須知：

一、電機使用前必須灌滿清水，擰緊注水放氣螺栓，否則不準使用。
二、陸地試運轉不得超過一秒。
三、電泵不準倒臥或傾使用。
四、電動機必須完全潛入水中，但潛入深度應不大于70米。
五、引線與電纜接頭按規定操作。
六、訂購高揚程潛水電泵請參閱《高揚程潛水電泵型譜》及《高揚程潛水電泵使用手冊》。

■ QJ型多級潛水泵┃深井泵安裝尺寸圖：

潛水泵型號	泵座型號	L₂(m)	L₃(mm)	L₄(mm)	電機型號	D_e（mm）
150QJ10-62/7	SQ01-96-50	43	1225	905	YQS₂-150-4	150
150QJ10-79/9		55	1485	905	YQS₂-150-4
150QJ10-97/11		67	1745	940	YQS₂-150-5.5
150QJ10-114/13		79	2005	975	YQS₂-150-7.5
150QJ10-158/18		109	2655	985	YQS₂-150-9.2
150QJ10-202/23		142	3305	1060	YQS₂-150-11
150QJ10-246/28		172	3955	1170	YQS₂-150-13
150QJ10-290/33		202	4605	1210	YQS₂-150-13
150QJT20-28/4	SQ01-96-50	19	835	845	YQS₂-150-3	150
150QJT20-35/5		25	965	905	YQS₂-150-4
150QJT20-56/8		40	1355	940	YQS₂-150-5.5
150QJT20-70/10		49	1615	975	YQS₂-150-7.5
150QJT20-98/14		67	2135	985	YQS₂-150-9.2
150QJT20-119/17		82	2525	1170	YQS₂-150-13
150QJT20-154/22		106	3175	1210	YQS₂-150-15
150QJT32-32/4	SQ01-96-100	21	792	940	YQS₂-150-5.5	175
150QJT32-48/6		33.5	1008	975	YQS₂-150-7.5
150QJT32-56/7		38.5	1116	985	YQS₂-150-9.2
150QJT32-72/9		51	1332	1060	YQS₂-150-11
150QJT32-80/10		55	1440	1170	YQS₂-150-13
150QJT32-96/12		66	1556	1190	YQS₂-150-15
150QJT32-120/15		83.5	1980	1250	YQS₂-175-18.5	200
150QJT32-144/18		101	2324	1280	YQS₂-175-22
150QJT32-166/21		116	2628	1300	YQS₂-175-25
175QJ40-26/2	SQ01-96-100	19	663	940	YQS₂-150-5.5	175
175QJ40-39/3		25	817	985	YQS₂-150-9.2
175QJ40-52/4		37	971	1060	YQS₂-150-11
175QJ40-65/5		46	1125	1170	YQS₂-150-13
175QJ40-91/7		64	1433	1055	YQS₂-175-18.5
175QJ40-104/8		73	1587	1135	YQS₂-175-22
175QJ40-117/9		82	1741	1190	YQS₂-175-25
175QJ50-24/2	SQ01-96-100	19	663	940	YQS₂-150-5.5	175
175QJ50-36/3		25	817	985	YQS₂-150-9.2
175QJ50-48/4		34	971	1060	YQS₂-150-11
175QJ50-60/5		43	1125	1170	YQS₂-150-13
175QJ50-84/7		55	1433	1055	YQS₂-175-18.5
175QJ50-96/8		67	1587	1135	YQS₂-175-22
175QJ50-108/9		76	1741	1190	YQS₂-175-25
175QJ60-20/2	SQ01-96-100	16	663	940	YQS₂-150-5.5	175
175QJ60-30/3		22	817	985	YQS₂-150-9.2
175QJ60-40/4		28	971	1060	YQS₂-150-11
175QJ60-50/5		37	1125	1170	YQS₂-150-13
175QJ60-70/7		49	1433	1055	YQS₂-175-18.5
175QJ60-80/8		58	1587	1135	YQS₂-175-22
175QJ60-90/9		64	1741	1190	YQS₂-175-25
200QJ80-22/2	SQ01-96-100	16	726	875	YQS₂-200-7.5	200
200QJ80-33/3		22	914	950	YQS₂-200-11
200QJ80-44/4		31	1102	985	YQS₂-200-15
200QJ80-55/5		40	1290	1055	YQS₂-200-18.5
200QJ80-66/6		46	1478	1135	YQS₂-200-22
200QJ80-88/8		61	1854	1270	YQS₂-200-30
200QJ80-99/9		70	2042	1365	YQS₂-200-37
200QJ80-121/11		85	2418	1425	YQS₂-200-45
250QJ125-32/2	SQ01-96-150	22	792	1040	YQS₂-250-18.5	250
250QJ125-64/4		46	1156	1200	YQS₂-250-37
250QJ125-96/6		67	1514	1335	YQS₂-250-55
250QJ125-128/8		91	1872	1525	YQS₂-250-75
250QJ125-160/10		112	2230	1670	YQS₂-250-90
250QJ125-192/12		136	2588	1740	YQS₂-250-110
250QJ140-30/2	SQ01-96-150	22	798	1040	YQS₂-250-18.5	250
250QJ140-60/4		43	1156	1200	YQS₂-250-37
250QJ140-90/6		64	1514	1335	YQS₂-250-55
250QJ140-120/8		85	1872	1525	YQS₂-250-75
250QJ140-150/10		106	2230	1670	YQS₂-250-90
250QJ140-180/12		127	2588	1740	YQS₂-250-110
250QJ170-28/2	SQ01-96-150	22	792	1040	YQS₂-250-18.5	250
250QJ170-56/4		40	1156	1200	YQS₂-250-37
250QJ170-84/6		61	1514	1335	YQS₂-250-55
250QJ170-112/8		79	1872	1525	YQS₂-250-75
250QJ170-140/10		100	2230	1670	YQS₂-250-90
250QJ170-168/12		118	2588	1740	YQS₂-250-110
300QJ160-50/2	SQ01-96-150	37	875	1200	YQS₂-250-37	300
300QJ160-75/3		52	1075	1335	YQS₂-250-55
300QJ160-100/4		70	1275	1525	YQS₂-250-75
300QJ160-125/5		88	1475	1670	YQS₂-250-90
300QJ160-150/6		106	1675	1729	YQS₂-250-110
300QJ160-175/7		124	1875	1903	YQS₂-250-132
300QJ200-20/1	SQ01-96-150	16	675	1040	YQS₂-250-18.5	300
300QJ200-40/2		28	875	1200	YQS₂-250-37
300QJ200-60/3		43	1075	1335	YQS₂-250-55
300QJ200-80/4		57	1275	1525	YQS₂-250-75
300QJ200-100/5		70	1475	1670	YQS₂-250-90
300QJ200-120/6		85	1675	1726	YQS₂-250-110
300QJ200-140/7		100	1875	1903	YQS₂-250-132
350QJ320-30/1	SQ01-96-200	25	795	1240	YQS₂-250-45	350
350QJ320-60/2		49	1073	1661	YQS₂-250-90
350QJ320-90/3		73	1351	2003	YQS₂-300-140
350QJ320-120/4		100	1629	2134	YQS₂-300-180

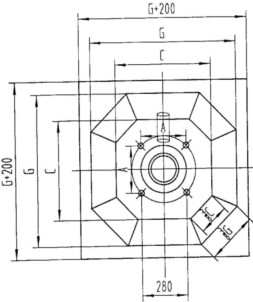

泵座尺寸		SQ01-96-50	SQ01-96-100	SQ01-96-150	SQ01-96-180	SQ01-96-200
水泥基礎尺寸 (mm)	A	190	220	325	325	340
	B	220	250	310	380	380
	C	400	400	550	550	570
	G	500	500	650	650	670
	H	320	320	360	360	360
泵座尺寸 (mm)	L₀	105	150	270	270	250
	Ø₁	165	220	295	295	340
	Ø₂	102	158	220	220	266
	Ø₃	50	100	18	180	200
	Ø₄	125	180	255	255	295
	n-Ø₅	4- Ø17.5	8- Ø17.5	8- Ø17.5	8- Ø17.5	8- Ø23
L₁(mm)		160	200	230	230	250

注：1、基礎下部必須有足夠大的面積以防基礎下沉。
        2、 Ø150mm的孔為測量動、靜水位之測量孔，不用時應加蓋及用鎖固定。
        3、井管必須伸出基礎孔表面高約25mm，并安放Ø20mm的瀉管，以防止污水流入井內。
        4、基礎上4根地腳螺栓均為M16×300（GB799-88）。
        5、水泥基礎處井管外應繞上Ø20～Ø25mm的草繩，如基礎下沉時，井管可不受影響。
