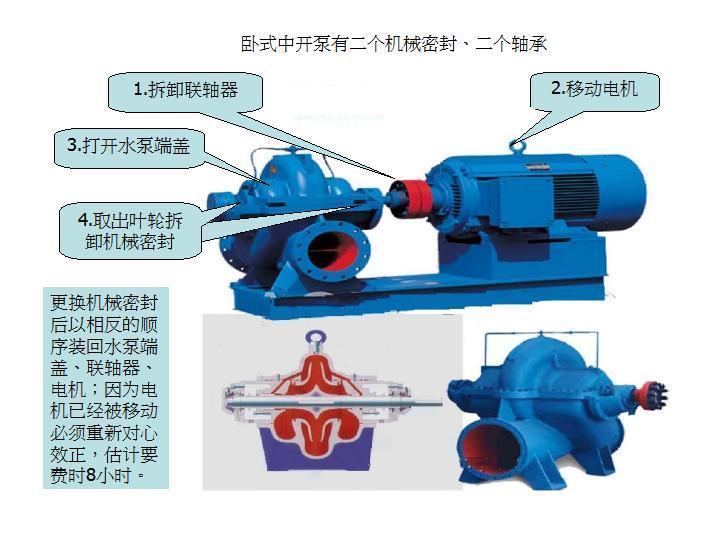

S型臥式雙吸離心泵如何更換機械密封圖

時間：2013-1-25 來源：揚子江泵業 瀏覽數：4399

SH型臥式雙吸離心泵是在國內、外同行老型雙吸泵的基礎上新開發的新型節能臥式中開泵，供輸送不含固體顆粒的清水或物理化學性質類似于水的其它液體，介質溫度不超過80℃，該系列泵適用于工廠、礦山、城市給排水、電站、農田排灌及各種水利工程。

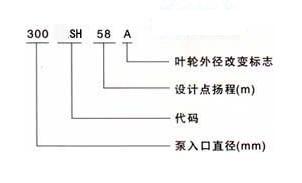

型號意義

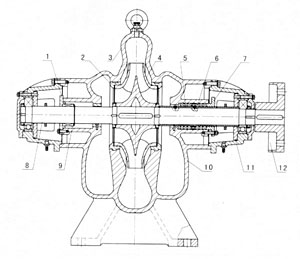

SH型臥式雙吸離心泵結構圖

SH型臥式雙吸離心泵主要零部件

1	機封壓蓋
2	密封環
3	泵蓋
4	葉輪
5	軸套
6	填料
7	填料壓蓋
8	泵軸
9	機械密封
10	泵體
11	軸承體
12	聯軸器

產品特點

1、結構緊湊、外形美觀、運行平穩、噪聲低； 2、該系列泵的吸入口與排出口均在水泵軸心線的下方，檢修時無需拆卸進出口管路及電機，只要將泵蓋揭開即可將全部零件拆下進行維修； 3、SH型臥式雙吸離心泵軸封有優質機械密封和軟填料密封兩種方式，可供用戶在不同使用場合下選用； 4、經過靜平衡校驗的葉輪，用圓螺母固定在磁軸上，其軸向位置可通過圓螺母進行調整； 5、SH型臥式雙吸離心泵通過彈性聯軸器由電動機直接傳動，必要時也可用內燃機傳動； 6、從傳動方向看去，水泵為順時針方向旋轉（根據用戶需要亦可改為逆時針方向旋轉）；

SH型臥式雙吸離心泵性能參數

Type	m3/h	(m)	%	kw		r/min	(NPSH)r (m)	kg
泵型號	流量	揚程	效率	軸功率	電機功率	轉速	汽蝕余量	單泵重量
150S-50	130 160 220	52 50 40	73 80.4 77	25.2 27.3 31.1	37	2950	3.9	220
150S-50-A	112 144 180	44 40 35	72 75.5 70	18.6 20.0 24.5	30
150S-50B	108 133 160	38 36 32	65 72.5 72	17.2 18.0 19.4	22
150S-78	126 160 198	82 78 70	70 75.5 72	40 45 52	55	2950	3.7	240
150S-78A	112 144 180	67 62 55	68 72.6 70	30.1 33.4 38.5	45	2950	3.7	240
200-42	216 280 324	48 42 35	81 84.2 81	34.8 38.1 40.2	45	2950	6	340
200S-42A	198 270 310	43 36 31	76 80 76	30.5 33.1 34.4	37
200S-42B	180 270 300	33 27 22	76 80 74	21.3 24.8 23.7	30
200S-63	216 280 351	39 63 53	74 82.7 76	54.8 58.3 66.7	75	2950	5.8	320
200S-63A	180 270 324	54 46 37	70 75 70	37.8 45.1 46.6	55	2950	5.8	320
200S-95	183 280 324	103 95 87	62 79.2 75	83.1 91.4 102.4	132	2950	5.3	280
200S-95A	180 270 324	92 85 78	67 75 73	67.3 83.3 94.3	110
200S-95B	180 260 306	82 75 68	62 72 70	64.8 73.8 80.9	90
250S-14	360 485 576	16 14 11	80 85.8 78	19.6 21.5 22.1	30	1450	3.8	490
250S-14A	320 432 504	13 11 8	78 82.7 70	14.5 15.2 15.7	18.5	1450	3.8	490
250S-24	360 485 576	27 24 19	80 85.8 82	33.1 36.9 36.4	45	1450	3.5	530
250S-24A	310 400 473	26.5 24 20	80 84.5 80	28 31 32.2	37	1450	3.5	530
250-39	360 485 612	42 39 32	76 83.6 79	54.2 61.5 67.5	75	1450	3.2	630
250S-39A	324 468 576	35 30 25	74 79 77	41.7 48.4 50.9	55	1450	3.2	630

SH型臥式雙吸離心泵性能參數

Type	m3/h	(m)	%	kw		r/min	(NPSH)r (m)	kg
泵型號	流量	揚程	效率	軸功率	電機功率	轉速	汽蝕余量	單泵重量
250S-65	360 485 612	71 65 58	75 78.6 74	92.8 109.2 130.6	132	1450	3.1	520
250S-65A	342 420 540	61 58 50	74 77.7 75	77 88.5 98	90	1450	3.1	520
300S-12	612 790 900	14 12 10	80 84.8 74	29.2 30.4 33.1	37	1450	5.5	610
300S-12A	522 684 792	11 10 8	72 78.4 76	21.7 23.9 22.7	30	1450	5.5	610
300S-19	612 790 935	22 19 16	80 86.8 85	45.9 47.1 47.9	55	1450	5.2	790
300S-19A	504 720 829	20 16 13	71 80 75	38.7 39.2 39.1	45	1450	5.2	790
300S-32	612 790 900	36 32 28	80 86.8 80	75 79 86	90	1450	4.6	760
300S-32A	551 720 810	31 26 24	80 84 78	58.1 60.7 67.9	75	1450	4.6	760
300S-58	576 790 972	63 58 50	75 84.2 80	131.8 147.9 165.5	200	1450	4.4	680
300S-58A	529 720 893	53 49 42	76 82.5 78	100.5 118.0 130.9	160
300S-58B	504 684 835	46 43 37	73 80 78	87 100 108	132
300S-90	590 790 936	93 90 82	74 79.6 75	202 243 279	315	1450	4.2	1100
300S-90A	576 756 918	86 78 70	71 74.2 71	190 216.4 247	280
300S-90B	540 720 900	72 67 57	70 73 70	151 180 200	220
350S-16	972 1260 1440	20 16 13	83 85.4 74	63.8 64.4 68.9	75	1450	7.1	810
350S-16A	864 1044 1260	16 13 10	74 78.3 70	51 47 49	55	1450	7.1	810
350S-26	972 1260 1440	30 26 22	80 87.5 82	99 102 105	132	1450	6.7	940
350S-26A	748 1000 1180	28 25 20	75 83 74	76.1 82.1 86.9	110	1450	6.7	940
350S-32	1280 1733 2030	38 32 26	81 88 81	163.6 171.7 177.6	200	1450	6.3	1150

SH型臥式雙吸離心泵性能參數

Type	m3/h	(m)	%	kw		r/min	(NPSH)r (m)	kg
泵型號	流量	揚程	效率	軸功率	電機功率	轉速	汽蝕余量	單泵重量
350S-44	927 1260 1476	50 44 37	81 87.5 79	163.4 172.5 188.3	220	1450	6.3	1150
350S-44A	864 1116 1332	41 36 30	80 84.5 80	121 129.5 136	160	1450	6.3	1150
350S-75	972 1260 1440	80 75 65	78.5 85.2 80	271 303 319	355	1450	5.8	1320
350S-75A	900 1170 1332	70 65 56	78 84.5 79	220 244.4 257	280
350S-75B	828 1080 1224	59 55 47	75 82.4 77	177.4 196.3 203.5	220
350S-125	850 1260 1660	140 125 100	70 80.5 72	463 533 628	710	1450	5.4	1600
350S-125A	803 1181 1570	125 112 90	70 78.2 70	391 461 550	630
350S-125B	745 1098 1458	108 96 77	70 77 72	313 373 425	500
400S-40	900 1080 1260	42 40 37	80 85 84	129 140 150	185	970	5.1	1940
400S-40A	815 1007 1084	35 33 31	81 84.5 84	92.8 107 109	160
400S-40B	725 870 967	28 26 24.7	82 84 83	67.4 73.3 78.4	110
400S-90	1350 1620 1800	96 90 85	78 84 82	458.2 473 508	560	1450	6.2	1950
400S-90A	1215 1460 1621	78 73 69	79 84 82	327 345 371.3	450
400S-90B	1084 1300 1445	62 58 55	82 84 82	223 245 264	315
500S-13	1620 2020 2340	15 13 10	79 83.4 80	83.8 85.7 79.7	110	970	5.7	1500
500S-22	1620 2020 2340	24 22 19	77 84.2 85	137.5 143.6 142.4	185	970	5.2	1560
500S-22A	1400 1746 2020	20 17 14	74 80.3 75	103 100.6 102.6	132	970	5.2	1560
500S-35	1620 2020 2340	40 35 28	85 88.2 85	207.6 218.2 209.9	280	970	4.8	1640
500S-35A	1400 1746 2020	31 27 21	82 85.2 84	144 150.6 138	220	970	4.8	1640
