FS型玻璃鋼離心泵結構圖

時間：2012-8-2 來源：揚子江泵業 瀏覽數：616

【FS型玻璃鋼離心泵】產品簡介：

FS型臥式玻璃鋼離心泵，是近幾年來研制開發的新產品，結構設計先進合理，標準化程度高，零件通用性，互換性強，折卸檢修十分方便。接觸介質的零部件，采用聚乙烯醇縮丁醛改性酚醛玻璃纖維，經高溫模壓成形的酚醛玻璃鋼制件。產品具有輕質、高強、不變形、耐溫、耐腐蝕等優良性能。在防腐方面可部分替代含鉬不銹鋼，鈦及鈦合金等貴重金屬。注:(FS玻璃鋼離心泵不可以使用于堿性的介質)
軸封：采用WB2型外裝式F4波紋機械密封，密封可靠，使用時間長。
泵的傳動和旋轉方向：泵通過爪型彈性聯軸器，由電動機直接驅動，從電動機端看泵為順時針方向旋轉。

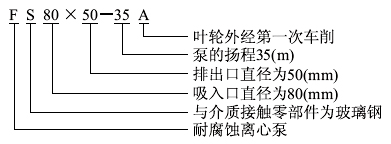

【FS型玻璃鋼離心泵】型號意義：

【FS型玻璃鋼離心泵】選材依據：

FS型玻璃鋼離心泵普通鋼鐵、不銹鋼、鋁和鉛等裳用工程材料在鹽酸中腐蝕嚴重，都不適用。FS型玻璃鋼離心泵大多塑料對鹽酸都有優良的耐蝕性。一類塑料能耐一切濃度和沸點下的鹽酸，如酚醛、呋喃、聚三氟氯乙烯、聚四氟乙烯、聚全氟乙烯、聚偏二氟乙烯等。酚醛樹脂(玻璃鋼)制品對非氧化性酸(鹽酸、稀硫酸、磷酸等)、鹽類溶液、水都有良好的耐蝕性，不耐堿和氧化性酸（硝酸、鉻酸等）的腐蝕。

【FS型玻璃鋼離心泵】使用范圍：

FS型玻璃鋼離心泵的主要用于石化、冶煉、染料、印染、農藥、制藥、稀土、皮革等行業，輸送不含固體顆粒、不易結晶、溫度不高于100℃的各種非氧化性酸（鹽酸、稀硫酸、甲酸、醋酸、丁酸）等腐蝕介質必不可少的理想設備。

【FS型玻璃鋼離心泵】結構圖：

【FS型玻璃鋼離心泵】零件目錄明細表：

序號	名稱	數量	材料	序號	名稱	數量	材料	序號	名稱	數量	材料
1	泵殼端蓋	1	玻璃鋼	14	B-25油杯	1	組合件	27	泵體墊片	1	氟橡膠
2	葉輪并帽	1	模壓玻璃鋼	15	機架	1	HT20-40	28	六角螺母	4	A3
3	防腐墊片	1	聚四氟乙稀	16	泵軸壓套	1	20號鋼	29	墊圈	4	A3
4	葉輪	1	玻璃鋼	17	后滾動軸承	1	組合件	30	六角螺母	1	A3
5	泵體	1	玻璃鋼	18	軸承壓圈	1	HT20-40	31	油標	1	有機玻璃
6	壓緊螺套	1	玻璃鋼	19	泵聯軸節	1	玻璃鋼	32	六家螺栓	4	A3
7	WB₂型機械密封	1	組合件	20	彈性塊	1	橡膠	33	墊圈	4	A3
8	軸套	1	玻璃鋼	21	圓螺母	1	45號鋼	34	后軸承蓋	1	HT20-40
9	防腐墊片	3	聚四氟乙稀	22	電機聯軸節	2	玻璃鋼	35	六家螺栓	8	35號鋼
10	泵軸	1	45號鋼	23	電動機	1	結合部	36	墊圈	8	A3
11	前軸承封蓋	1	HT20-40	24	防腐螺母	16	模壓玻璃鋼	37	底座	1	HT20-40
12	SG油封蓋	2	耐油橡膠	25	防腐墊片	16	聚四氟乙稀	38	六家螺栓	4	A3
13	前滾動軸承	1	組合件	26	雙頭螺柱	8	A3	39	墊圈	4	A3

【FS型玻璃鋼離心泵】性能參數：

型　　號	流　　量Q		揚　　程 m	轉　　速 r/min	電機功率 KW
型　　號	m³/h	L/s	揚　　程 m	轉　　速 r/min	電機功率 KW
FS25×25-15	2.8 4 5.2	0.78 1.11 1.44	16 15 13.5	2900	0.75
FS40×32-20	4.4 6.3 8.3	1.22 1.75 2.31	21 20 18	2900	2.2
FS40×32-32	4.4 6.3 8.3	1.22 1.75 2.31	33 32 30	2900	3
FS50×40-16	4.36 7.2 9.72	1.20 2.00 2.50	16 13 10	2900	2.2
FS50×40-20	8.8 12.5 16.3	2.44 3.47 4.53	21.5 20 17.8	2900	3
FS50×32-35	8.8 12.5 16.3	2.44 3.47 4.53	35 32 30	2900	4/5.5
FS65×50-20	17.5 25 32.5	4.86 6.94 9.03	21.5 20 18	2900	3/4
FS65×50-25	25 35 45	7 9.7 12.5	26 25 22	2900	4/5.5
FS65×50-32	17.5 25 32.5	4.86 6.94 9.03	34.4 32 27.5	2900	5.5/7.5
FS80×65-35	30 45 55	8.3 12.5 15.1	35 32 28	2900	7.5/11
FS80×65-35A	25 35 45	7 9.7 12.5	26 25 22	2900	5.5/7.5
FS80×65-30	30 49 60	8.3 13.6 16.7	30 24 22	2900	7.5
FS100×80-35	56 92.8 110	15.5 25.5 30.5	35 29 25	2900	15/22
FS100×80-50	70 100 130	19.4 27.8 36.1	54 50 42	2900	22/30
