泵的吸入和排出管路的配置要求就是按GB 50275-1998的相關規定，主要內容如下：
1）泵的吸入和排出管路的配置應符合下列規定：
①所有與泵連接的管路應具有獨立，牢固的支承，以消減管路的振動和防止管路的重量壓在泵上。
②吸入和排出管路的直徑不應小于泵的入口和出口直徑。
③吸入管路宜短且宜減少彎頭。
④當采用變徑管時，變徑管的長度不應小于大小管徑差的5-7倍。

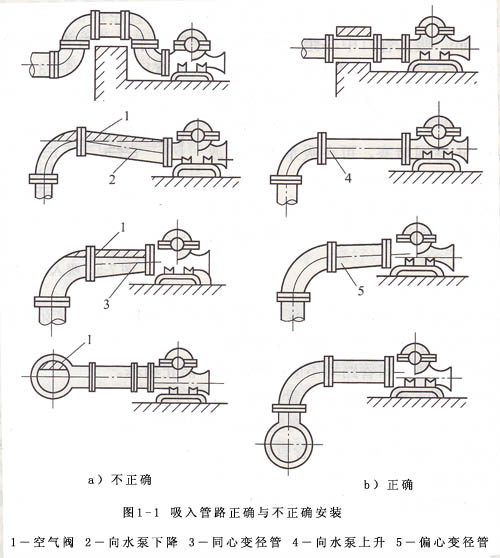

⑤吸入管路內不應有窩存氣體的地方（圖1-1）。當泵的安裝位置高于吸入液面時，吸入管路的任何部分都不應高于泵的入口。水平直管段應有傾斜度（泵的入口處高），并不宜小于5/1000-20/1000。

⑥高溫管路應設置膨脹節，防止熱膨脹產生的力完全作用于泵上。
⑦工藝流程和檢修需要的閥門應按需要設置。
⑧兩臺及以上的泵并聯時，每臺泵的出口均應裝設止回閥。
2）離心泵的管路配置尚應符合下列要求：
①吸入管路：

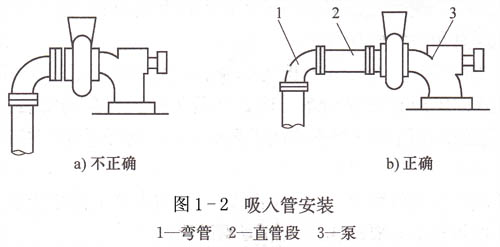

a.泵入口前的直管段長度不應小于入口直徑D的3倍（圖1-2）。

b.當泵的安裝位置高于吸入液面，泵的入口直徑小于350mm時應設置底閥。入口直徑大于或等于350mm時，應設置真空引水裝置。
c.吸入管口浸入水面下的深度a不應小于入口直徑D的1.5-2倍，且不應小于500mm。吸入管口距池底的距離b不應小于入口直徑D的1-1.5倍，且不應小于500mm。吸入管口中心距池壁的距離c不應小于入口直徑D的1.25-1.5倍；相鄰兩泵吸入口中心距離d不應小于入口直徑D的2.5-3倍（圖1-3）。

d.當吸入管路裝置濾網時，濾網的總過流面面積不應小于吸入管口面積的2-3倍。
e.為防止濾網堵塞，可在吸水池進口或吸入管周圍加設攔污網或攔污柵。
f.泥漿泵、灰渣泵和砂泵應在倒灌情況下運轉。倒灌高度宜為2-3mm，且吸入管宜傾斜30°。
②泵的排出管路：
a.應裝設閘閥，其內徑不應小于管子內徑，旋渦泵還應裝設安全閥。
b.當揚程大于20m時，應裝設止回閥。
③雜質泵的進出口管路均不應急劇轉彎，防止堵塞。
3）軸流泵和混流泵的管路配置尚應符合下列要求：
①水泵入口中心距池壁的距離應為吸入喇叭管直徑D的0.1-1.25倍，吸入管距池底的距離應為吸入喇叭管直徑D的0.7-0.8倍，相鄰兩泵的吸入口中心之間的距離不應小于吸入喇叭管直徑D的2-2.5倍。
②排出管路應裝設止回閥（或拍門），泵排出口至止回閥之間應裝擴散管，擴散管的長度不應小于大小管徑差的5-7倍。
③渦殼式混流泵的配管應按離心泵執行。
4）機動往復泵和蒸汽往復泵的管路配置尚應符合下列要求：
①排出管路應裝設安全閥。
②宜在泵入口處設吸入空氣室，以提高泵的吸入性能。在泵的出口處可根據需要裝設排出空氣室，以穩定流量和排出壓力。
5）計量泵的管路配置尚應符合下列要求：
①泵宜在倒灌情況下工作，以保證隨時可以傳動，并保證計量精度。
②排出管路不宜采用T形配管，防止停泵后由于虹吸作用而降低計量精度，當需要采用T形配管時，應在管的高點處裝設真空破壞閥。
6）螺桿泵的管路配置尚應符合下列要求：
①宜在每臺泵的止回閥旁裝一個小的回流閥以預熱備用泵。
②吸入管口應裝設過濾器，濾網的規格應根據工作情況和介質確定，可采用40-80目。濾網總過流面面積不得小于進口面積的20倍。
7）水環式真空泵的管路，其調節閥應設置在靠近泵入口的吸入管路上。當采用水環壓縮機時，其調節閥應設在分離器的排出管路上。
