W旋渦泵安裝尺寸
時間：2014-11-26 來源：揚子江泵業 瀏覽數：1408
W旋渦泵產品概述
1、W型旋渦泵用于輸送溫度從-20℃～+80℃，粘度不大于5。E，無腐蝕性和具有腐蝕性的無固體顆粒的液體。
揚程范圍：從15米至132米
流量范圍：從0.36米3／時至16.9米3／時
2、W型旋渦泵共有十種型號：具體為20W-20，25W-25，32W-30，40W-10，50W-45，50W-45，65W-50，20W-65，25W-70，32W-72，40W-90。皆為單級懸臂式旋渦泵
3、W型旋渦泵過流部件的材料為HT20-40，鋁鑄鐵和1Cr18Ni9Ti或Cr18Ni12M02Ti四種。(分別用材料代號H、J、B和M表示)
4、W型旋渦泵的密封形式有軟填料密封和單端面機械密封。除WB和WM型高壓泵用單端面機械密封外泵出廠時一律裝軟填料密封。如用戶需要其它型式的軸封要在訂貨時說明。
5、W型旋渦泵的旋轉方向：由泵往電機方向看為逆時針?lè)较蛐D(zhuǎn)

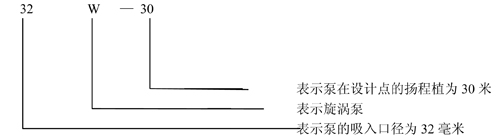

W旋渦泵型號意義

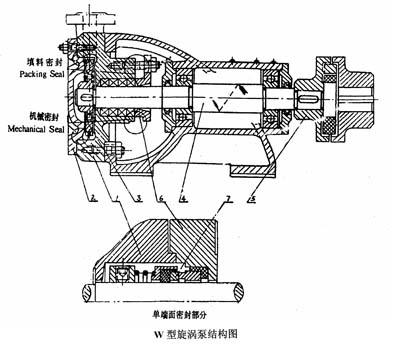

W旋渦泵結構說明
W型旋渦泵的主要零件(風型結構)有1、泵體2、泵蓋3、葉輪4、托架結合部5、爪型彈性聯軸器6、填料壓蓋或者甲．端面密封端蓋7、單端面密封部件(對于wM泵)。w型旋渦泵與電機合裝存-底座上。泵的進、出口方向?yàn)樾背希?jīng)接彎變?yōu)榇怪毕蛏稀?br /> 化工泵葉輪在軸上是可以自由軸向移動的，以保證離心泵葉輪與泵體、泵蓋之間的軸向間隙兩側相等。允許用紙墊來調整間隙．但紙墊必須放存泵蓋出口處的石棉板墊的外面。
|
序號
|
名 稱
|
|
1
|
泵 體
|
|
2
|
泵 蓋
|
|
3
|
葉 輪
|
|
4
|
托架結合部
|
|
5
|
爪型彈掛連軸器部件
|
|
6
|
填料壓蓋或單端面密封端蓋
|
|
7
|
單端面密封部件
|
|
型號
|
葉輪與泵體、泵蓋的向
總間隙
|
型號
|
葉輪與泵體、泵蓋的軸向
總間隙
|
|
20W-20
|
0.1～0.2
|
60W-50
|
0.2～0.3
|
|
25W-25
|
0.1～0.2
|
20W-65
|
0.1～0.2
|
|
32W-30
|
0.15～0.25
|
25W-70
|
0.1～0.2
|
|
40W-40
|
0.15～0.25
|
32W-75
|
0.15～0.25
|
|
50W-45
|
0.2～0.3
|
40W-90
|
0.15～0.25
|

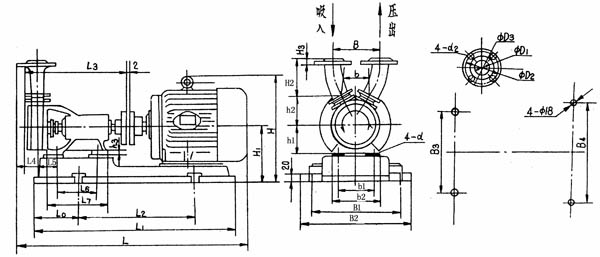

W旋渦泵安裝尺寸圖
W旋渦泵安裝尺寸表
|
泵型號
|
20W-20
|
25W-25
|
32W-30
|
40W-40
|
50W-45
|
|
電機犁號
|
Y801-2
|
Y801-2
|
Y90S-2
|
Y100L-2
Y112M-2
|
Y132S1-2
|
|
L
|
563
|
563
|
630
|
690
725
|
833.5
|
|
L0
|
85
|
85
|
115
|
115
|
120
|
|
L1
|
450
|
450
|
575
|
575
585
|
655
|
|
L2
|
280
|
280
|
340
|
340
355
|
395
|
|
L3
|
256
|
256
|
278.5
|
281
|
315.5
|
|
L4
|
30.5
|
30.5
|
37.5
|
39
|
48
|
|
L5
|
45.5
|
45.5
|
50
|
51
|
63.5
|
|
L6
|
100
|
100
|
110
|
110
|
115
|
|
L7
|
155
|
155
|
160
|
160
|
175
|
|
b1
|
90
|
90
|
110
|
110
|
120
|
|
b2
|
115
|
115
|
140
|
140
|
160
|
|
b
|
62
|
62
|
73
|
70
|
85
|
|
h1
|
70
|
70
|
85
|
85
|
100
|
|
h2
|
75
|
75
|
100
|
100
|
105
|
|
h3
|
10
|
10
|
12
|
12
|
12
|
|
B
|
112
|
112
|
132
|
135
|
165
|
|
B1
|
230
|
230
|
255
|
255
|
275
|
|
B2
|
275
|
275
|
295
|
325
350
|
390
|
|
B3
|
195
|
195
|
225
|
225
|
245
|
|
B4
|
230
|
230
|
290
|
290
315
|
360
|
|
H
|
220
|
220
|
233
|
288
|
383
|
|
H1
|
130
|
130
|
133
|
143
165
|
200
|
|
H2
|
75
|
75
|
85
|
85
|
110
|
|
H3
|
14
|
14
|
16
|
16
|
20
|
|
d1
|
9
|
10
|
12
|
12
|
12
|
|
d2
|
12
|
12
|
14
|
14
|
18
|
|
Dl
|
20
|
25
|
32
|
40
|
50
|
|
D2
|
65
|
75
|
90
|
100
|
125
|
|
D3
|
90
|
100
|
120
|
130
|
160
|
|
泵型號
|
65W-50
|
20w-65
|
25W-70
|
32W-75
|
40W-90
|
|
電機犁號
|
Y132S2—2
Y160M1—1
|
Y90S-2
|
Y90S-2
|
Y100L-2
Y112M-2
|
Y132S2-2
|
|
L
|
846
1020
|
604.5
|
646
|
705
740
|
824.5
|
|
LO
|
120
135
|
115
|
115
|
115
|
120
|
|
L1
|
655
745
|
575
|
575
|
575
585
|
655
|
|
L2
|
395
470
|
340
|
340
|
340
355
|
395
|
|
L3
|
319
|
270
|
274
|
304
|
308
|
|
L4
|
50
|
32
|
35
|
40
|
42
|
|
L5
|
65
|
47
|
48
|
60
|
62
|
|
L6
|
115
|
110
|
110
|
115
|
115
|
|
L7
|
175
|
160
|
160
|
175
|
175
|
|
b1
|
120
|
110
|
110
|
120
|
120
|
|
b2
|
160
|
140
|
140
|
160
|
160
|
|
b
|
96
|
60
|
73
|
71
|
82
|
|
h1
|
100
|
85
|
85
|
100
|
100
|
|
h2
|
108
|
95
|
95
|
113
|
110
|
|
h3
|
12
|
12
|
12
|
12
|
12
|
|
B
|
185
|
116
|
121
|
141
|
152
|
|
B1
|
275
305
|
255
|
255
|
255
|
275
|
|
B2
|
395
460
|
325
|
325
|
325
350
|
390
|
|
B3
|
245
|
225
|
225
|
225
|
245
|
|
B4
|
360
425
|
290
|
290
|
290
315
|
360
|
|
H
|
383
|
233
|
233
|
288
|
383
|
|
H1
|
200
235
|
133
|
133
|
143
165
|
200
|
|
H2
|
110
|
98
|
80
|
85
|
105
|
|
H3
|
20
|
16
|
16
|
18
|
18
|
|
d1
|
12
|
12
|
12
|
12
|
12
|
|
d2
|
18
|
14
|
14
|
18
|
18
|
|
Dl
|
65
|
20
|
25
|
32
|
40
|
|
D2
|
145
|
75
|
85
|
100
|
110
|
|
D3
|
180
|
100
|
115
|
135
|
145
|
