單螺桿泵結構圖及單螺桿泵的襯套橡膠選型

時間：2014-5-12 來源：揚子江泵業 瀏覽數：915

單螺桿泵可用于輸送中性或腐蝕性的液體，清凈的或磨損性的液體，含有氣體或易產生氣泡的液體，高粘度或低粘度的液體，包括含纖維物和固體物質的液體。

食品業：用于酒廠輸送酒、廢渣及制酒流程中的投配料的輸送

紡織業：用于輸送合成纖維液、黏膠液、染液、油墨、尼龍粉液。

造制業：用于紙漿黑液的輸送

石油業：用于多種油類、油脂產品的地面輸送泵

化工業：用于輸送各種懸浮液、乳膠液、酸、堿、鹽液等

造船業：用于輸送渣油、掃艙和污水、海水等

建筑業：輸送灰漿、灰膏

核工業：輸送帶顆粒放射性液體

冶金與礦山業：用于輸送氧化物和廢水、礦井排水和液體炸藥的輸送

電廠：用于水煤漿的輸送

[工作原理]

單螺桿泵是一種內嚙合的密閉式螺桿泵，屬轉子式容積泵。主要工作部件由具有雙頭螺旋空腔的定子和在定子孔內與其嚙合的單頭螺旋螺桿即轉子組成。當輸入軸通過萬向節驅動轉子繞定子作行星回轉時，定子與轉子付就連續嚙合形成密封腔，這些密封腔容積不變地作勻速軸向運動，輸入介質從吸入端流經定子-轉子付輸送至壓出端，輸入密封腔的介質流過定子而不被攪動和破壞。因此，可以輸送含有堅硬磨損性雜質及固體顆粒的介質和粘稠的液體。

[安裝]

單螺桿泵可水平和垂直安裝。

泵和驅動電機由一個彈性聯軸器或一個中間傳遞裝置聯接在一起，并安裝在同一底座上。根據用戶的需求來提供機組安裝尺寸。

[技術特點]

泵出口所允許的流量范圍和所需功率可從泵性能表中查找。

泵體大承壓	1.6MPa
大輸出壓力單級雙級	0.6MPa 1.2MPa	同時還須考慮軸封所允許的壓力
大允許真空度	0.085MPa	決定于運轉條件、級數、旋轉方向與軸封方式
泵所輸送介質允許高溫度	150℃	決定于泵所輸送的介質及所用的彈性體材質
大粘度	270000cst	決定于泵所輸送的介質及泵的轉速和規格
大允許固體含量	60%	決定于泵的規格及固體的特點和大小

[泵驅動方式]

1、由彈性聯軸器聯接和變頻調速電機驅動方式

2、由彈性聯軸器聯接和固定減速電機驅動方式

3、由彈性聯軸器聯接和無級變速電機驅動方式

4、由背包式電機皮帶輪驅動方式

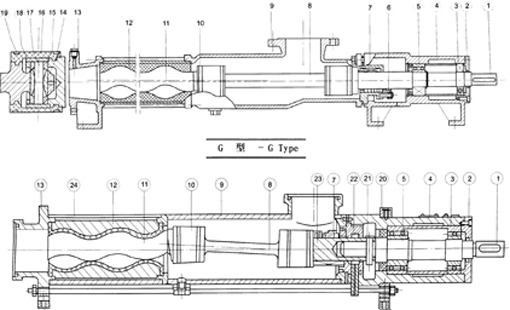

[結構]

零件明細

序號	名稱	序號	名稱
1	傳動軸	13	壓出管
2	軸承壓蓋	14	銷套
3	單列軸承	15	銷環
4	托架	16	橡膠護套
5	雙列軸承	17	銷子
6	填料密封	18	護圈
7	機械密封	19	鋼帶卡
8	聯接軸	20	拖盤
9	吸入管	21	銷軸
10	萬向節	22	密封體
11	螺桿	23	空心軸
12	襯套	24	套筒

[軸端密封形式]

p-填料密封 V-機械密封

[型號含義]

例如：G50—2V—W105

G—系列

50—規格

2—級數

V—軸封機械密封( P—代表填料密封)

W105—代表組合材料

[根據介質的磨損性選擇泵轉速]

●表中給出了所輸送的具體介質及磨損特例，請注意介質的特性隨其濃度和溫度的變化而變化。

●當泵的規格越大時，轉速應選低一些。

磨損性	介質名稱	轉速
無	淡水、絮凝劑、油、漿汁、肉沫、肥皂水、血液、甘油	400-1000(rpm)
一般	泥漿、懸浮液、工業廢水、油漆顏料、肥絲水（糖）、灰漿、魚、麥夫	200-400(rpm)
嚴重	石灰漿、粘土、灰泥、陶土、水煤漿	50-200(rpm)

[按介質粘度選擇泵的轉速]

介質粘度	1-1000cst	1000-10000cst	10000-100000cst	100000-1000000cst
轉速	400-1000rpm	200-400rpm	>200rpm	>100rpm

注：在選擇轉速時也要根據經驗。因為一些其他因素也影響著轉速的選著轉速的選擇，在后確定了上述數值的同時好與生產廠家協商而定。

[按輸出壓力定級數]

磨損性	一級	二級
無	0.6MPa	1.2MPa
一般	0.4MPa	0.8MPa
嚴重	0.2MPa	0.4MPa

[橡膠基本特性]

橡膠特性	丁腈橡膠NBR	氟橡膠FPM	乙丙橡膠EPDM
耐高溫度	100℃	150℃	120℃
耐磨性	優	優	很好
耐老化性	很好	優	優
耐臭氧	不行	優	優
耐蒸汽	很好	優	優
耐燃性	很好	優	優

[單螺桿泵的襯套常用橡膠]

橡膠的適應性	丁腈橡膠	氟橡膠	食品橡膠	乙丙橡膠
代號介質	NBR	FPM	W.NBR	EPDM
水（含污水）	很好	很好	很好	很好
植物油	很好	很好	很好	一般
礦物油	很好	很好	很好	不行
氨水	很好	不行	很好	一般
芳香族溶劑	不行	很好	不行	不行
濃堿	很好	不行	很好	很好
濃硝酸	不行	一般	不行	不行
冰醋酸	很好	很好	很好	不行
稀硫酸	很好	很好	很好	很好
濃硫酸	不行	很好	不行	一般
稀鹽酸	很好	很好	不行	很好
濃鹽酸	很好	很好	很好	很好
熱水	一般	不行	一般	很好
汽油	很好	很好	很好	不行
甲苯	不行	很好	不行	不行
二甲苯	不行	很好	不行	不行
乙醇	很好	很好	很好	一般
